Профили и комплектующие для оконных и дверных роллет

Группа компаний «Модерон» производит более 90% профилей и комплектующих для роллетных систем. Всего более 6 тысяч позиций. Полный производственный цикл позволяет обеспечить выпуск продукции высокого качества и по конкурентным ценам.

Выберите интересующую Вас группу:

Варианты монтажа

Роллетные системы могут монтироваться на оконные и дверные проёмы как снаружи, так и внутри помещений, что позволяет учесть архитектурные и дизайнерские особенности фасада здания.

Монтаж роллетных систем можно запланировать на этапе проектирования нового объекта или осуществить на построенном объекте.

Рольставни можно устанавливать как с наружным (20, 45-градусные, круглые либо полукруглые короба), так и со встроенным («невидимый» короб SB-I) защитным коробом.

Монтаж с наружным коробом

Различают следующие основные виды монтажа с наружным коробом:


Накладной монтаж
наружний

Накладной монтаж
внутренний

Встроенный монтаж
коробом наружу

Встроенный монтаж
коробом внутрь

Комбинированный монтаж
коробом наружу

Комбинированный монтаж
коробом внутрь

Монтаж со встроенным коробом

Основная особенность данной системы – скрытая установка защитного короба в фасад здания. Данные варианты монтажа предусматривают выполнение в процессе строительства специальных ниш в перемычке перекрытия проема под установку короба роллеты.

Различают следующие основные виды монтажа со встроенным коробом SB-I:


Накладной монтаж
наружний

Накладной монтаж
внутренний

Встроенный монтаж
коробом наружу



Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных систем содержится в техническом каталоге.

Роллетные профили

Основная часть роллеты — роллетное полотно, которое состоит из алюминиевых профилей роликовой прокатки или экструдированных.

Роллетные профили роликовой прокатки

Профили изготовлены из высококачественной алюминиевой ленты с двухслойным лакокрасочным покрытием, отличающимся высокой износоустойчивостью. Благодаря пенозаполнению профили обладают тепло- и звукоизоляционными характеристиками. Профили роликовой прокатки могут быть с перфорацией и без перфорации. Перфорированные профили имеют узкие отверстия вдоль верхней замковой части. Рассеянный свет, проникающий сквозь отверстия, создает приятный полумрак.

Профили 9 мм



01

02  03
 AR/36(N)
Ветр. р-н 1a: B = 2,76 м S = 8,280 м.кв
Ветр. р-н 1 B = 2,58 м S = 7,740 м.кв
Ветр. р-н 2 B = 2,325 м S = 6,975 м.кв
Ветр. р-н 3 B = 2,155 м S = 6,465 м.кв
 AR/375(N)
 Ветр. р-н 1a: B = 2,17 м S = 4,34 м.кв
Ветр. р-н 1 B = 1,94 м S = 3,88 м.кв
Ветр. р-н 2 B = 1,77 м S = 3,54 м.кв
Ветр. р-н 3 B = 1,65 м S = 3,30 м.кв
 AR/39(N)
 Ветр. р-н 1a: B = 2,27 м S = 4,54 м.кв
Ветр. р-н 1 B = 2,12 м S = 4,24 м.кв
  Ветр. р-н 2 B = 2,005 м S = 4,01 м.кв
Ветр. р-н 3 B = 1,84 м S = 3,68 м.кв



 04



 05



 06

 AR/41(N)
Ветр. р-н 1a: B = 2,4 м S = 7,3 м.кв
Ветр. р-н 1 B = 2,2 м S = 6,7 м.кв
Ветр. р-н 2 B = 2,1 м S = 6,2 м.кв
Ветр. р-н 3 B = 2,0 м S = 5,9 м.кв
 AR/45(N)
Ветр. р-н 1a: B = 2,6 м S = 7,7 м.кв
Ветр. р-н 1 B = 2,3 м S = 7,0 м.кв
Ветр. р-н 2 B = 2,2 м S = 6,5 м.кв
Ветр. р-н 3 B = 2,0 м S = 6,1 м.кв
 AR/40(N)
Ветр. р-н 1a: B = 3,2 м S = 9,5 м.кв
Ветр. р-н 1 B = 2,7 м S = 8,0 м.кв
Ветр. р-н 2 B = 2,4 м S = 7,2 м.кв
Ветр. р-н 3 B = 2,3 м S = 6,8 м.кв




 07


  ARH/40(N)
С твердым пенным наполнителем
Ветр. р-н 1a: B = 3,3 м S = 10,3 м.кв
Ветр. р-н 1 B = 2,9 м S = 8,7 м.кв
Ветр. р-н 2 B = 2,6 м S = 7,9 м.кв
Ветр. р-н 3 B = 2,4 м S = 7,4 м.кв




Профили 11–14 мм



08



09



10

AR/55m(N)
    Ветр. р-н 1a: B = 3,3 м S = 9,8 м.кв
Ветр. р-н 1 B = 3,0 м S = 8,9 м.кв
Ветр. р-н 2 B = 2,7 м S = 8,0 м.кв
 Ветр. р-н 3 B = 2,5 м S = 7,5 м.кв
AR/52(N)
     Ветр. р-н 1a: B = 3,5 м S = 9,1 м.кв
  Ветр. р-н 1 B = 3,2 м S = 8,3 м.кв
  Ветр. р-н 2 B = 2,9 м S = 7,5 м.кв
   Ветр. р-н 3 B = 2,7 м S = 7,0 м.кв
 AR/555(N)
   Ветр. р-н 1a: B = 3,75 м S = 9,0 м.кв
  Ветр. р-н 1 B = 3,35 м S = 8,04 м.кв
  Ветр. р-н 2 B = 3,18 м S = 7,62 м.кв
Ветр. р-н 3 B = 2,9 м S = 6,96 м.кв



11



12

 AR/55(N)
  Ветр. р-н 1a: B = 3,8 м S = 10,6 м.кв
Ветр. р-н 1 B = 3,4 м S = 9,4 м.кв
Ветр. р-н 2 B = 3,2 м S = 8,9 м.кв
Ветр. р-н 3 B = 2,9 м S = 8,2 м.кв
 ARH/55(N)
С твердым пенным наполнителем
  Ветр. р-н 1a: B = 4,5 м S = 12,6 м.кв
Ветр. р-н 1 B = 4,0 м S = 11,1 м.кв
Ветр. р-н 2 B = 3,5 м S = 9,9 м.кв
Ветр. р-н 3 B = 3,3 м S = 9,2 м.кв



max ширина и max площадь приведены по СНиП 2.01.07

Роллетные профили экструдированные

Экструдированные профили для роллетных систем производятся из алюминиевых столбов по технологии прессования через фильеры матрицы. Роллеты, изготовленные из этих профилей, отличаются повышенной устойчивостью ко взлому благодаря большой толщине стенок и наличию поперечного ребра жесткости.

13



14



15

16

               AER42                                  AER44/S                                    AER55m/S                                  AER55/S



Более подробная информация об ассортименте профилей, комплектующих и приводов для роллетных систем содержится в техническом каталоге «Роллетные системы «АЛЮТЕХ».

Концевой профиль

Выбор концевых профилей зависит от типоразмера применяемого профиля, а также варианта запирания роллеты.

Широкий ассортимент концевых профилей позволяет выбрать универсальный вариант (ESU9×35, ESL9×50, ESU13×50, ESU13×52) или профили с возможностью установки ригельного замка RL (ES9×45®, ES14×51®). Применение замковых профилей KPU37/R, KPU45/R позволяет установить ригельный замок как снаружи, так и внутри помещения в зависимости от вида монтажа и предпочтений заказчика. Профиль KPU/R дает возможность установить ригельный профиль с замком на уровне выше концевой ламели роллетного полотна, что позволяет уменьшить попадание в замок пыли и грязи в процессе эксплуатации.

Профили поставляются без вставок или с ПВХ-вставками и вставками-щетками.

Концевые профили (универсальные, ригельные и замковые)

17              18                      19


ESU9x35(I)
Универсальный концевой профиль



ES9x45(I)
Профиль концевой



ES9x45R(I)
Профиль концевой

 20  21  22


ESL9x50(I)
Профиль концевой



ESE9
Вставка концевая



KPU37/R
Профиль замковый

 23  24  25


KPU45/R
Профиль замковый



ESU13x52(I)
Универсальный концевой профиль



ES14x51(I)
Профиль концевой

 26  27


ES14x51R(I)
Профиль концевой



ESE14
Вставка концевая



Направляющие шины

Большой выбор направляющих шин «Алютех» дает возможность подобрать шины для роллет, устанавливаемых на проемах любых размеров, с учетом требований к противовзломной стойкости, возможности экономии на широких проемах, особенностей проемов.

Стандартные шины

Это классические шины, которые применяются для стандартных роллетных конструкций с предъявлением базовых требований к роллетам.

28  29  30


GR53x22E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
  SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR53x22/eco (I, B)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
  SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR45x22E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
  SF20/137...205, SF-R/137...205,
SF-QR/150...205

 31  32  33


GR45x22/eco (I, B)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
SF20/137...205, SF-R/137...205,
SF-QR/150...205



GRM66x27E (IE, BE)
Для профилей AR/52, AR/55,
ARH/55, AER55/S, AEG56, AER56,
AEG30/S и крышек боковых
SF137a...205a, SF250/Sa,
SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR75x27E (IE, BE)
Для профилей AR/52, AR/55,
ARH/55, AER55/S, AEG56, AER56,
AEG30/S и крышек боковых
SF250a, SF300a, SF360/S

 34 35   36


GR65x24E (IE, BE)
Для профиля AR/55m
и боковых крышек SF137a...205a,
SF250/Sa, SF20/137...205,
SF-R/137...205, SF-QR/150...205



GR70x26
Для профилей AR/52, AR/55,
ARH/55, AER55/S, AEG30/S, AEG56,
AER56 и крышек боковых
SF250a, SF300a, SF360/S.
Применяется совместно
со вставками IS3, IS10



GRM65x26
Для профилей AR/52, AR/55,
ARH/55, AER55/S, AEG56, AER56,
AEG30/S и крышек боковых
SF137a...205a, SF250/Sa,
SF20/137...205, SF-R/137...205,
SF-QR/150...205



Специальные шины

Сдвоенные шины (GR79×22E(IE,BE)) используются для совмещения двух и более роллет и для разделения широких проемов, что позволяет снизить стоимость конструкции.

Дистанцирующие шины (GR53×34E(IE,BE), GR53×42E(IE,BE)) применяются для дистанцирования роллет от оконно-дверных проемов. Способствуют повышению тепло- и звукоизоляции.

Угловые шины (GR45×60E(IE,BE), GR53×60E(IE,BE)) используются для удобства установки роллет в проемах зданий, имеющих наружный теплоизоляционный слой. Также шины подходят для дистанцирования от окон/дверей.

37  38  39


GR45x60E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
   SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR53x60E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
   SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR53x34E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
   SF20/137...205, SF-R/137...205,
SF-QR/150...205

 40  41


GR53x42E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF137a...205a, SF250/Sa,
SF20/137...205, SF-R/137...205,
SF-QR/150...205



GR79x22E (IE, BE)
Для профилей AR/37, AR/40,
ARH/40, AR/45, AR/41, AER42,
AER44/S и крышек боковых
SF165/D, SF180/D, SF205/D,
SF165/I, SF180/I, SF205/I





Декоративные накладки

Для повышения эстетических свойств роллетных систем с круглыми и полукруглыми коробами и направляющими шинами GR53×22/eco, GR53×22, GR53×60, GR53×34, GR53×42 предусмотрено использование декоративных накладок GRC53.

         42                    43                    44


Накладка GRC53



Клипса RGX53
для крепления накладки



Заглушки GRC53T (верхняя)
и GRC53B (нижняя)



Усиленные шины

Имеют большую толщину стенки по сравнению со стандартными шинами. Используются в роллетных конструкциях для повышения противовзломной защиты объектов.

45   46


GR60x21/S
Для профиля AER44/S
и крышек боковых SF137a...205a,
SF250/Sa, SF20/137...205,
SF-R/137...205, SF-QR/150...205.
Возможно применение с профилями
AR/37, AR/40, ARH/40,
AR/41, AR/45, AER42.
Применяется совместно
со вставками IS3 и IS10

GR75x27/S

Для профиля AER55/S
и крышек боковых SF250a, SF300a,
SF360/S. Применяется совместно
со вставками IS3, IS10.
Возможно применение с профилями
AR52, AR/55, ARH/55,
AEG30/S, AEG56, AER56





Более подробную информацию об ассортименте профилей, комплектующих и приводов для роллетных систем вы можете получить у наших менеджеров .



Защитный короб

«Алютех» производит и предлагает широкий асортимент защитных коробов: 20 и 45 градусные, круглые и полукруглые, систему встроенных коробов. Большой выбор типоразмеров коробов - от 125 до 405 мм позволяет устанавливать роллеты на проемы различных размеров.

Алюминиевые роллформинговые короба

47  48  49


  Защитный короб 45°, серия SB 45
Типоразмеры:
SB45/125     A = 125 мм
SB45/137     A = 137 мм
SB45/150     A = 150 мм
SB45/165     А = 165 мм
SB45/180     A = 180 мм
SB45/205     A = 205 мм
SB45/230     A = 230 мм
SB45/250     A = 250 мм
SB45/300     А = 300 мм



  Защитный короб 45°, серия SB 45
Типоразмеры:
SB45/360     А = 360 мм
SB45/405     А = 405 мм



  Защитный короб 20°, серия SB 20
Типоразмеры:
SB20/137     A = 137 мм
SB20/150     A = 150 мм
SB45/165     А = 165 мм
SB20/180     A = 180 мм
SB20/205     A = 205 мм

 50  51


Защитный короб круглый,
серия SB-R
Типоразмеры:
SB-R/137    A=141мм,    В=155мм
SB-R/150    A=154мм,    В=167мм
SB-R/165    A=168мм,    В=183мм
SB-R/180    A=184мм,    В=197мм
SB-R/205    A=209мм,    В=214мм



Защитный короб полукруглый,
серия SB-QR
Типоразмеры:
SB-QR/137    A=137мм,    В=137мм
SB-QR/150    A=150мм,    В=150мм
SB-QR/165    A=165мм,    В=165мм
SB-QR/180    A=180мм,    В=180мм
SB-QR/205    A=205мм,    В=205мм







Алюминиевые экструдированные короба

Система встроенных коробов



52  53  54


Защитный короб круглый,
серия SB-P/RE
Типоразмеры:
SB-Р/RE/137    A=141мм,    В=155мм
SB-Р/RE/150    A=154мм,    В=167мм
SB-Р/RE/165    A=168мм,    В=183мм
SB-Р/RE/180    A=184мм,    В=197мм
SB-Р/RE/205    A=209мм,    В=214мм



     Защитный короб полукруглый,
серия SB-P/QRE
Типоразмеры:
SB-Р/QRE/150     A=150мм
SB-Р/QRE/180     A=180мм
SB-Р/QRE/205     A=205мм

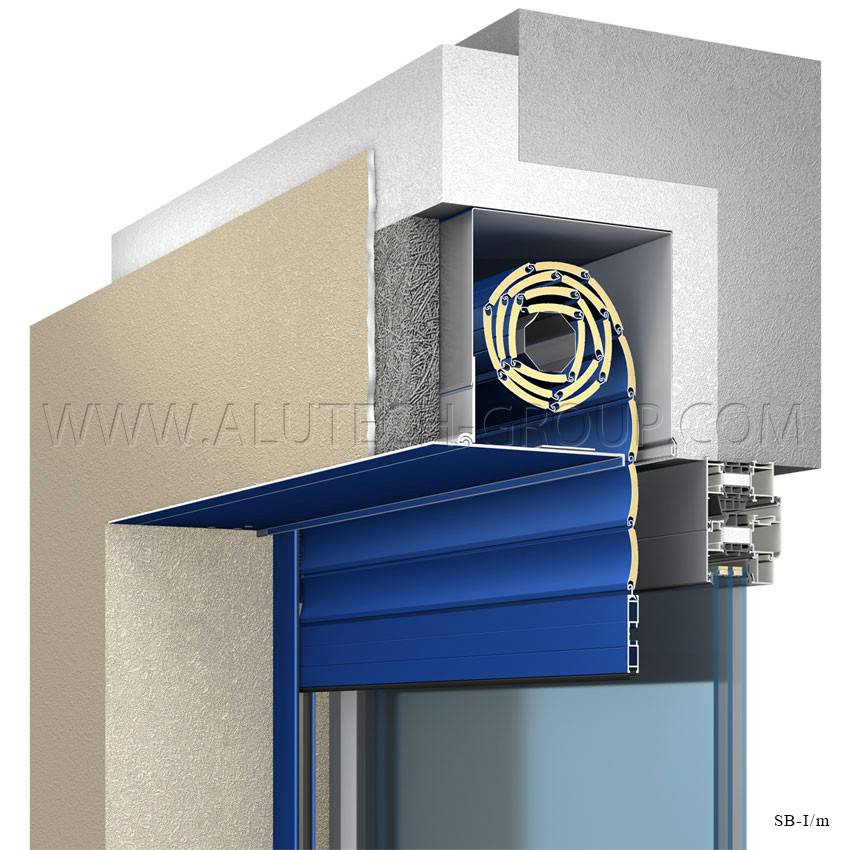

    Встроенный короб, серия SB-I/m
Типоразмеры:
137, 150, 165, 180, 205мм



Более подробнуб информацию об ассортименте профилей, комплектующих и приводов для роллетных систем вы можете узнать у наших менеджеров .




Боковые крышки

«Алютех» производит большой ассортимент боковых крышек — 20- и 45-градусные, круглые и полукруглые, сдвоенные и сквозные (для разделения проемов). Широкий размерный ряд — от 125 до 360 мм — позволяет устанавливать роллеты на различных проемах.

Сдвоенные крышки SF165.205/D устанавливаются вместе с направляющими шинами GR79×22E(IE,BE) для совмещения проемов «балкон — окно», в торговых центрах, выставочных павильонах и т. д. Данный монтаж обеспечивает независимое управление несколькими рольставнями.

Сквозные крышки SF165.205/I устанавливаются с направляющими шинами GR79×22E(IE,BE)для разделения широких проемов (витрин) с помощью двух и более рольставен. Сквозное отверстие в крышке позволяет установить один вал и привод в конструкцию совмещенной рольставни. Данный вариант монтажа обеспечивает одновременное управление двумя и более рольставнями.

55  56  57


  Алюминиевые боковые крышки 45°
Типоразмеры:
SF125     A = 125 мм
SF137     A = 137 мм
SF150     A = 150 мм
SF165     А = 165 мм
SF180     A = 180 мм
SF205     A = 205 мм
SF230/S     A = 230 мм
SF250/Sa     A = 250 мм



  Алюминиевые боковые крышки 45°
Типоразмеры:
SF250     А = 250 мм
SF300     А = 300 мм



  Стальные боковые крышки SF360

 58  59  60


Стальные боковые крышки SF360/S
Со встроенной кареткой



Алюминиевые боковые крышки 20°
Типоразмеры:
SF20/137     A = 137 мм
SF20/150     A = 150 мм
SF20/165     А = 165 мм
SF20/180     A = 180 мм
SF20/205     A = 205 мм



Алюминиевые боковые крышки
круглые
Типоразмеры:
SF-R/137     A = 155 мм, B = 141 мм
SF-R /150     A = 167 мм, B = 154 мм
SF-R /165     А = 183 мм, B = 168 мм
SF-R /180     A = 190 мм, B = 184 мм
SF-R /205     A = 214 мм, B = 209 мм

 61  62  63


Алюминиевые боковые крышки
полукруглые
Типоразмеры:
SF-QR/150     A = 150 мм
SF-QR/180     A = 180 мм
SF-QR/205     A = 205 мм



Крышка сдвоенная промежуточная
Типоразмеры:
SF165/D   А = 165 мм
SF180/D   А = 180 мм
SF205/D   А = 205 мм



Крышка сквозная промежуточная
Типоразмеры:
SF165/I   А = 165 мм
SF180/I   А = 180 мм
SF205/I   А = 205 мм



Каретки подвижные серии RC

Предназначены для установки в боковые крышки SF205, SF250/S, SF250 и SF300 и обеспечивают плавное заведение полотна роллетных ворот в направляющие шины.

64  65  66


    Крышка сквозная промежуточная
Типоразмеры:
SF165/I   А = 165 мм
SF180/I   А = 180 мм
SF205/I   А = 205 мм



  Каретки подвижные RC250, RC300
Типоразмеры:
RC250     B = 197 мм, H = 222 мм
RC300     B = 221 мм, H = 273 мм



            Подвижная каретка RC
Типоразмеры:
B = 224 мм, H = 203 мм



Более подробную информацию об ассортименте профилей, комплектующих и приводов для роллетных систем вы можете получить у наших менеджеров .

Октогональный вал

Октогональные валы производятся из высококачественной гальванизированной стали на автоматизированных линиях формовки металла давлением.

Валы 40, 60, 70 и 102 мм имеют перфорационные отверстия для всех основных типов тяговых пружин, предназначенных для соединения роллетного полотна.

          67                      68                     69


RT40x0,5



RT40x0,6



RT60x0,6

70   71  72


RT60x0,8



RT70x1,2



RT102x2,5



Более подробную информацию об ассортименте профилей, комплектующих и приводов для роллетных систем вы можете получить у наших менеджеров .

Система управления

«Алютех» предлагает широкий ассортимент приводов и аксессуаров для управления роллетами: от классических ручных приводов собственного производства до современной автоматики известных торговых марок — многофункциональных электроприводов с интеллектуальными системами управления.

Рольставни с ручным приводом оптимальны для помещений с несколькими окнами, с небольшими или средними проемами. Автоматическое управление обеспечивает наиболее удобное и многофункциональное обслуживание роллет. Простым нажатием кнопки можно управлять всеми роллетами одновременно либо каждой отдельно.

  73    74  75


    Ленточный инерционный привод
(до 15 кг)



    Шнуровой инерционный привод
(до 15 кг)



    Шнуровой редукторный привод
(до 20 кг)

 76  77  78


Воротковый привод
(до 35 кг)



Воротковый привод
(до 35 кг)



Кордовый привод для
встроенного монтажа (до 80 кг)

 79  80


Кордовый привод для
наружного монтажа (до 80 кг)



Пружинно-инерционные механизмы
(ПИМ) (от 6 до 100 кг)
4SIM, 6SIM, 7SIM





Более подробную информацию об ассортименте профилей, комплектующих и приводов для роллетных систем вы можете получить у наших менеджеров .

Наверх
